ในอดีต การออกแบบระบบสายพานลำเลียง (Conveyor System) มักใช้มอเตอร์เกียร์ภายนอก (External Motor Gearbox) ขับเคลื่อนผ่านโซ่ (Chain) หรือสายพาน (Belt) ซึ่งมีข้อเสียเรื่องการสิ้นเปลืองพื้นที่ มลพิษทางเสียง และสารหล่อลื่นที่อาจปนเปื้อน

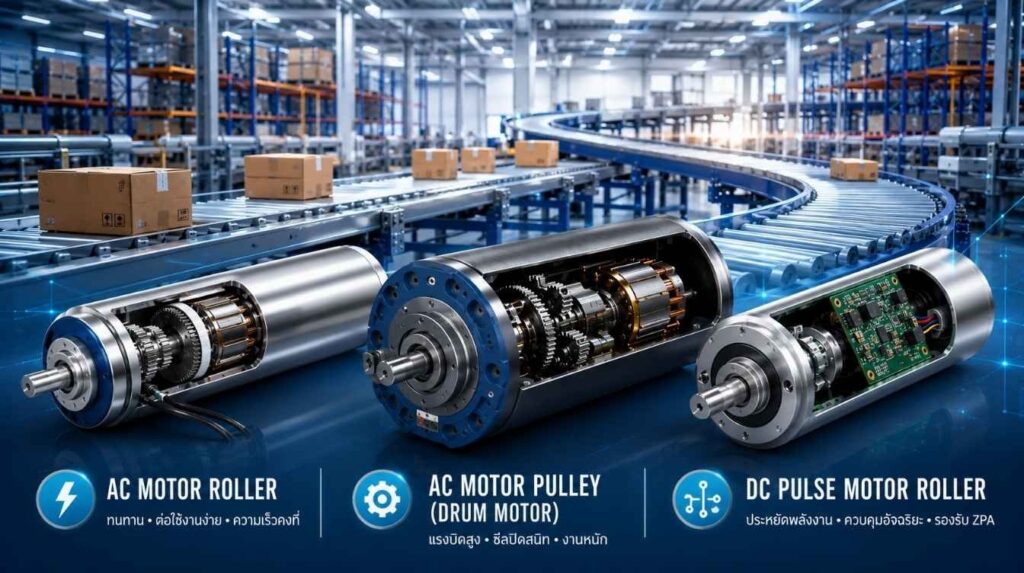

ปัจจุบัน เทคโนโลยีได้ย้ายระบบขับเคลื่อนทั้งหมดเข้าไปอยู่ ภายในตัวท่อลูกกลิ้ง (Internal Drive Technology) บทความนี้ บริษัท เอ.โอ. เอ็นจิเนียริ่ง เทคโนโลยี จำกัด จะพาทุกท่านไปเจาะลึกรายละเอียดเชิงวิศวกรรม โครงสร้างภายใน และเงื่อนไขการเลือกใช้งานของ 3 เทคโนโลยีหลัก ได้แก่ AC Motor Roller, AC Motor Pulley (Drum Motor) และ DC Pulse Motor Roller อย่างละเอียดที่สุดครับ

1. AC Motor Roller (มอเตอร์ โรลเลอร์ ไฟสลับ)

AC Motor Roller คือการนำมอเตอร์ไฟฟ้ากระแสสลับ (Induction Motor) พร้อมชุดเกียร์ทดรอบ (Planetary Gearbox) ขนาดกะทัดรัด ฝังไว้ภายในหลอดท่อลูกกลิ้งขนาดมาตรฐาน

รายละเอียดเชิงเทคนิค (Technical Specifications)

• แรงดันไฟฟ้า (Voltage): รองรับระบบไฟโรงงานทั่วไป ทั้ง 1 Phase 220V AC และ 3 Phase 380V AC (50/60 Hz)
• ขนาดเส้นผ่านศูนย์กลางท่อ (Diameter): มักเริ่มต้นที่ ø48.6 mm, ø50 mm, ø57 mm ไปจนถึง ø60.5 mm
• กำลังไฟฟ้า (Power Rating): อยู่ในช่วง 15 Watt ถึง 90 Watt ขึ้นอยู่กับขนาดท่อและแรงบิดที่ต้องการ
• รอบความเร็ว (Linear Speed): กำหนดความเร็วคงที่ตั้งแต่ 2.5 เมตร/นาที ไปจนถึง 60 เมตร/นาที (ขึ้นอยู่กับอัตราทดเกียร์ภายใน)

โครงสร้างและการทำงานภายใน

ภายในประกอบด้วยมอเตอร์เหนี่ยวนำ AC ขนาดเล็ก เปลือกนอกของมอเตอร์จะยึดอยู่กับแกนเพลาคงที่ (Stationary Shaft) ในขณะที่โรเตอร์ (Rotor) จะหมุนขับชุดเกียร์ Planetary เพื่อส่งกำลังไปหมุนตัวท่อลูกกลิ้ง (Tube) ด้านนอก สายไฟจะถูกเดินทะลุออกมาจากปลายแกนเพลาด้านหนึ่ง

👍 ข้อดีเชิงวิศวกรรม

  • ต่อง่าย ไม่ซับซ้อน: สามารถต่อกระแสไฟ AC จากแมกเนติกคอนแทกเตอร์ (Magnetic Contactor) หรือสวิตช์ในตู้คอนโทรลเข้าตัวลูกกลิ้งได้โดยตรง โดยไม่ต้องผ่านกล่องไดรเวอร์พิเศษ
  • ความเร็วคงที่ (Constant Speed): ให้ความเร็วในการลำเลียงที่สม่ำเสมอตลอดแนวไลน์ผลิต

👎 ข้อจำกัดที่ต้องระวัง

  • ความร้อนสะสม (Thermal Build-up): มอเตอร์ AC เกิดความร้อนสูงได้ง่าย หากหน้างานมีการสั่ง สตาร์ท-หยุด (Start-Stop) บ่อยเกินไป (ไม่ควรเกิน 10-15 ครั้งต่อนาที) มิฉะนั้นโอเวอร์โหลดคอยล์จะตัดการทำงาน
  • การปรับความเร็ว: ไม่สามารถปรับสปีดได้อิสระ หากต้องการปรับความเร็ว จำเป็นต้องติดตั้งอุปกรณ์อินเวอร์เตอร์ (Inverter / VFD) ภายนอกเพิ่มเติม

หน้างานที่เหมาะสมที่สุด

เหมาะสำหรับระบบลำเลียงลูกกลิ้งเปลือย (Roller Conveyor) แนวราบ ที่เน้นการวิ่งยาวๆ ตลอดทั้งวัน เช่น ไลน์ลำเลียงกล่องสินค้าสำเร็จรูปหลังจากแพ็กเสร็จ, ไลน์จัดส่งพาเลทน้ำหนักปานกลาง ที่ไม่ต้องมีการหยุดสะสมสินค้าบ่อยๆ

2. AC Motor Pulley / Drum Motor (มอเตอร์พูลเลย์ / ดรัมมอเตอร์)

AC Motor Pulley หรือที่นิยมเรียกว่า Drum Motor ถูกออกแบบมาเพื่อทำหน้าที่เป็น “หัวลูกกลิ้งขับสายพาน” (Drive Pulley) โครงสร้างภายนอกจึงไม่ใช่แค่ท่อบางๆ แต่เป็นเหล็กหล่อหรือท่อเหล็กหนาพิเศษที่ออกแบบมาเพื่อรับแรงดึงและแรงเค้นของสายพาน (Belt Tension)

รายละเอียดเชิงเทคนิค (Technical Specifications)

• แรงดันไฟฟ้า (Voltage): ใช้ไฟ 3 Phase 380V-415V AC เป็นหลัก เพื่อให้ได้แรงบิดมหาศาล
• ขนาดเส้นผ่านศูนย์กลางท่อ (Diameter): ขนาดใหญ่ตั้งแต่ ø80 mm, ø113 mm, ø138 mm, ø165 mm ไปจนถึง ø216 mm หรือใหญ่กว่า
• กำลังไฟฟ้า (Power Rating): สูงตั้งแต่ 0.1 kW (100 Watt) ไปจนถึงระดับหลายกิโลวัตต์ (Heavy Industrial Grade)
• แรงบิด (Torque): สูงมาก สามารถให้แรงฉุดสายพาน (Belt Pull) ได้ตั้งแต่ 100 นิวตัน ไปจนถึงหลายพันนิวตัน

โครงสร้างและการทำงานภายใน

เป็นระบบปิดผนึกมิดชิด 100% (Hermetically Sealed) มอเตอร์ สเตเตอร์ และชุดเกียร์เหล็กกล้าแช่อยู่ในอ่างน้ำมันหล่อลื่น (Oil Bath) ภายในท่อ ซึ่งน้ำมันนี้ทำหน้าที่ 2 อย่างคือ หล่อลื่นเฟืองเกียร์ และระบายความร้อนจากขดลวดมอเตอร์ส่งผ่านออกไปยังผิวท่อเหล็ก

👍 ข้อดีเชิงวิศวกรรม

  • Heavy-Duty & High Torque: ทนทานต่องานหนัก มีแรงบิดมหาศาลในการดึงสายพานที่มีน้ำหนักมาก
  • ความปลอดภัยและอนามัยสูง (Sanitary Design): เนื่องจากไม่มีชิ้นส่วนหมุนภายนอกและไม่มีซีลรั่วซึม จึงได้มาตรฐาน IP66/IP69K เหมาะกับอุตสาหกรรมอาหาร (Food Grade) ที่ต้องฉีดน้ำแรงดันสูงล้างทำความสะอาด (Washdown Environment)
  • ประหยัดพื้นที่คอขวด: ตัดปัญหาเรื่องมอเตอร์ยื่นออกมาเกะกะข้างสายพาน ทำให้วางไลน์สายพานชิดผนังหรือซ้อนกันหลายชั้นได้

👎 ข้อจำกัดที่ต้องระวัง

  • น้ำหนักตัวสูงมาก: เนื่องด้วยโครงสร้างเหล็กหนาและชุดเกียร์ขนาดใหญ่ การติดตั้งจึงต้องใช้โครงสร้างแท่นรับที่แข็งแรง
  • ราคาต้นทุนสูง: เนื่องจากเป็นอุปกรณ์ซีลปิดผนึกเฉพาะทาง ราคาต่อลูกจึงสูงกว่าลูกกลิ้งทั่วไป

หน้างานที่เหมาะสมที่สุด

ระบบสายพานลำเลียง (Belt Conveyor) ทุกรูปแบบ, ไลน์ลำเลียงอาหารแช่แข็ง, อุตสาหกรรมแปรรูปเนื้อสัตว์, ระบบคัดแยกพัสดุขนาดใหญ่ของขนส่ง (Logistics Hub) และสายพานลำเลียงในพื้นที่ฝุ่นหนาหรือเปียกชื้น

3. DC Pulse Motor Roller (มอเตอร์ โรลเลอร์ ไฟตรง 24V)

นี่คือเทคโนโลยีชั้นสูงที่สุดสำหรับระบบโลจิสติกส์ยุค 4.0 ขับเคลื่อนด้วยมอเตอร์ไฟฟ้ากระแสตรงไร้แปรงถ่าน (Brushless DC Motor หรือ BLDC) ฝังอยู่ภายในท่อลูกกลิ้ง โดยทำงานร่วมกับแผงวงจรควบคุมอัจฉริยะ (Driver Card)

รายละเอียดเชิงเทคนิค (Technical Specifications)

• แรงดันไฟฟ้า (Voltage): ปลอดภัยสูงด้วยไฟกระแสตรง 24V DC
• ขนาดเส้นผ่านศูนย์กลางท่อ (Diameter): มาตรฐานอยู่ที่ ø48.6 mm และ ø50 mm (ขนาดเทียบเท่าลูกกลิ้ง Free Roller ทั่วไป จึงเปลี่ยนแทนของเดิมได้ง่าย)
• กำลังไฟฟ้า (Power Rating): 30 Watt ถึง 50 Watt (แต่ให้ประสิทธิภาพเทียบเท่ามอเตอร์ AC ขนาดใหญ่กว่า)
• การควบคุมความเร็ว: ปรับความเร็วได้ละเอียดและยืดหยุ่นมากผ่านสัญญาณ Analog (0-10V) หรือระบบบัส (Modbus/EtherNet) บนตัว Driver Card

โครงสร้างและการทำงานภายใน

หัวใจคือมอเตอร์ BLDC 24V ที่มีประสิทธิภาพพลังงานสูง (High Efficiency) ควบคุมการหมุนด้วยแม่เหล็กถาวร ส่งกำลังผ่านเกียร์ Planetary ขนาดจิ๋ว จุดเด่นคือมีเซนเซอร์ Hall Effect ภายใน คอยส่งสัญญาณตำแหน่งรอบกลับไปยัง Driver Card ทำให้ระบบรู้พิกัดและความเร็วที่แม่นยำตลอดเวลา

👍 ข้อดีเชิงวิศวกรรม

  • Run on Demand & Eco-Friendly: มอเตอร์จะหมุนก็ต่อเมื่อเซนเซอร์ตรวจจับได้ว่ามีวัตถุเคลื่อนที่เข้ามาในโซนเท่านั้น หากไม่มีวัตถุ มอเตอร์จะหยุดสนิททันที ช่วย ประหยัดพลังงานไฟฟ้าได้สูงสุดถึง 60% และลดการสึกหรอ
  • รองรับระบบ ZPA (Zero Pressure Accumulation): แผง Driver Card สามารถเชื่อมต่อกันเองระหว่างโซน เพื่อควบคุมไม่ให้วัตถุหรือกล่องพัสดุวิ่งมาชนกันเอง (สะสมแบบไร้แรงกระแทก) ป้องกันสินค้าเสียหายได้ 100%
  • เบรกแม่นยำและไม่ร้อน: สั่งหยุดหมุนได้ทันทีด้วยระบบ Dynamic Brake หรือ Electromagnetic Brake โดยไม่มีความร้อนสะสมที่ขดลวดเนื่องจากเป็นมอเตอร์ DC

👎 ข้อจำกัดที่ต้องระวัง

  • ระบบคอนโทรลซับซ้อน: ต้องมีการเดินสายไฟ 24VDC เส้นหลัก และต้องมีพื้นที่ติดตั้งแผง Driver Card คู่กับลูกกลิ้งทุกๆ ลูก (1 ลูกขับเคลื่อน ต่อ 1 การ์ดควบคุม)
  • ข้อจำกัดด้านน้ำหนัก: ไม่เหมาะกับวัตถุที่มีน้ำหนักหนักเกินไป เช่น พาเลทเหล็กขนาดตัน (เหมาะกับกล่อง หรือพัสดุหนักไม่เกิน 50-100 กิโลกรัมต่อโซน)

หน้างานที่เหมาะสมที่สุด

ระบบคลังสินค้าอัตโนมัติ (Automated Warehouse), ไลน์คัดแยกพัสดุด่วน (Express Parcel Sorting), ไลน์ประกอบอุปกรณ์อิเล็กทรอนิกส์, และระบบลำเลียงที่ต้องการความเงียบเป็นพิเศษ (ระดับเสียงต่ำกว่า 45-50 dBA)

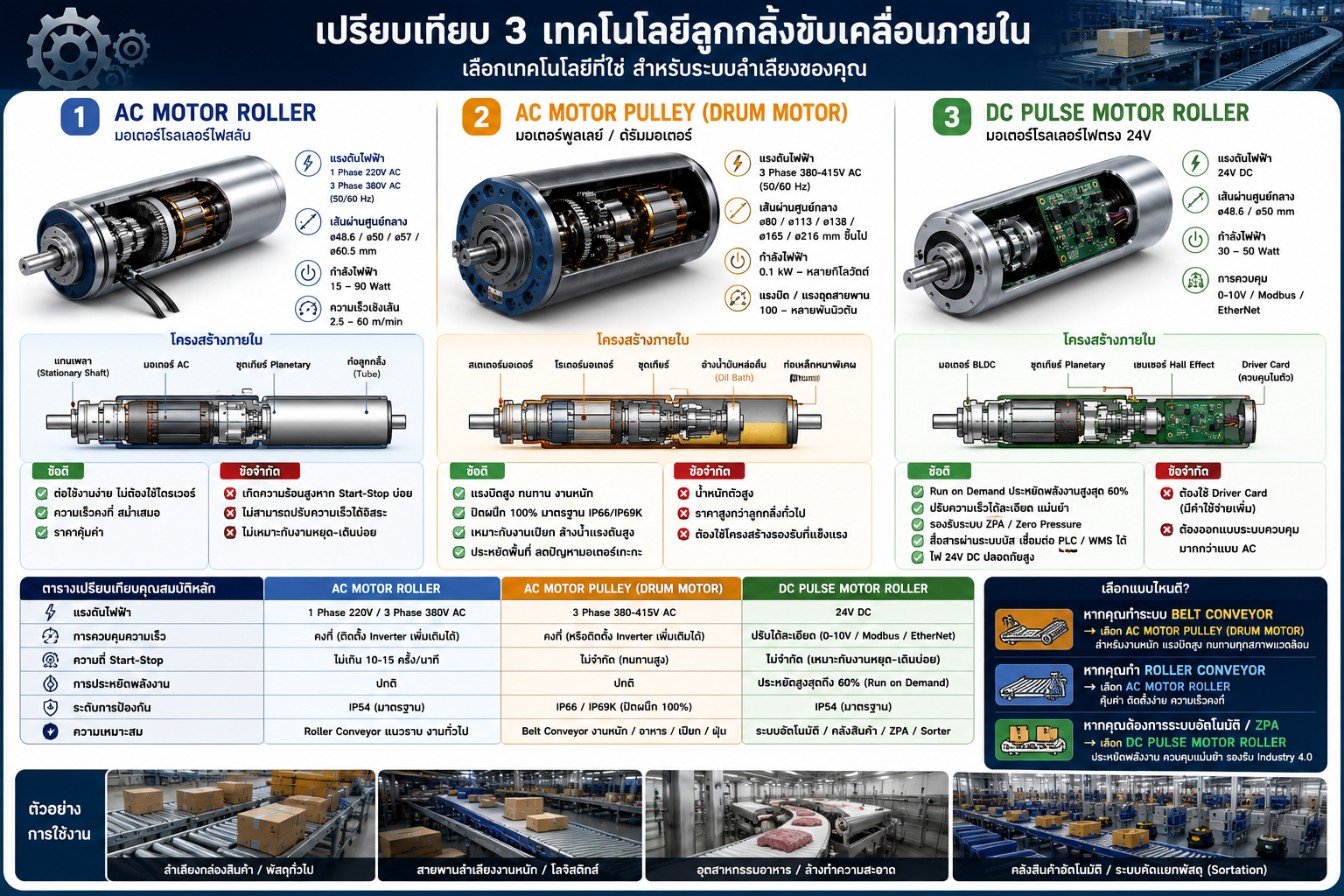

ตารางเปรียบเทียบคุณสมบัติเชิงวิศวกรรม (Engineering Matrix)

หัวข้อเปรียบเทียบ AC Motor Roller AC Motor Pulley
(Drum Motor)		 DC Pulse Motor Roller
ระบบไฟฟ้า 220V/380V AC
(50Hz)		 380V AC 3-Phase 24V DC (Safe Voltage)
ประเภทมอเตอร์ AC Induction Motor AC Induction (Oil-cooled) Brushless DC (BLDC)
โครงสร้างซีล/ซีล ซีลมาตรฐานโรงงาน ซีลสองชั้นกันน้ำ
IP66/IP67		 ซีลความแม่นยำสูง
การปรับความเร็ว (Speed Control) ทำยาก (ต้องใช้ VFD ภายนอก) ทำยาก (ต้องใช้ VFD ภายนอก) ง่ายมาก (ปรับผ่าน Driver Card)
ความถี่ในการ สตาร์ท-หยุด ต่ำ (เกิดความร้อนสะสมสูง) ต่ำถึงปานกลาง สูงมาก (สตาร์ท-หยุดได้ไม่จำกัด)
การหยุดตำแหน่ง (Positioning) มีแรงเฉื่อยไหลต่อ มีแรงเฉื่อยไหลต่อ หยุดทันที (Dynamic Brake)
แอปพลิเคชันหลัก Roller Conveyor ทางยาว Belt Conveyor งานหนัก / อาหาร Roller Conveyor (ZPA/Smart Log)

สรุปคำแนะนำสำหรับ บริษัท เอ.โอ. เอ็นจิเนียริ่ง เทคโนโลยี จำกัด ในการแนะนำลูกค้า

  • เลือก AC Motor Roller เมื่อ: ลูกค้าต้องการทำสายพานลูกกลิ้งธรรมดา งบประมาณจำกัด ไม่ต้องการระบบคอนโทรลที่ซับซ้อน และวิ่งงานยาวๆ ความเร็วเดียว
  • เลือก AC Motor Pulley / Drum Motor เมื่อ: ลูกค้าใช้สายพานผ้าใบ/สายพานยาง ต้องการกำลังฉุดสูง หน้างานสกปรก มีน้ำเปียก หรือเป็นโรงงานอาหารที่ต้องล้างเครื่องบ่อย
  • เลือก DC Pulse Motor Roller เมื่อ: ลูกค้ากำลังทำโปรเจกต์คลังสินค้าอัจฉริยะ คลังสินค้า Shopee/Lazada หรือไลน์ผลิตยุคใหม่ที่เน้นการประหยัดไฟ และต้องการทำระบบควบคุมการไหลของกล่องอัจฉริยะ (ZPA) ร่วมกับแบรนด์ระดับโลกอย่าง KYOWA

เหมาะสำหรับระบบสายพานลูกกลิ้งเปลือย (Roller Conveyor) แนวราบ ที่เน้นการทำงานวิ่งยาวต่อเนื่องด้วยความเร็วคงที่ตลอดทั้งวัน เช่น ไลน์ส่งกล่องสินค้าสำเร็จรูป และไลน์จัดส่งพาเลทน้ำหนักปานกลางที่ไม่ต้องสตาร์ท-หยุดบ่อยครับ

  • เพราะ Drum Motor เป็นระบบปิดผนึกมิดชิด 100% (Hermetically Sealed) ไม่มีชิ้นส่วนหมุนหรือสารหล่อลื่นเปลือยภายนอก โครงสร้างสเตนเลสผ่านมาตรฐานกันน้ำกันฝุ่น IP66/IP69K สามารถฉีดน้ำแรงดันสูงล้างทำความสะอาดได้ปลอดภัย ไม่ปนเปื้อนในไลน์ผลิตครับ
  • ระบบ ZPA (Zero Pressure Accumulation) จะแบ่งไลน์ลำเลียงออกเป็นโซน โดยใช้ DC Pulse Motor Roller 24V ทำงานร่วมกับแผง Driver Card และเซนเซอร์ เมื่อสินค้าด้านหน้าหยุด มอเตอร์ในโซนถัดไปจะหยุดทันทีเพื่อป้องกันกล่องชนกัน ช่วยประหยัดค่าไฟได้สูงสุด 60% เพราะมอเตอร์จะหมุนเฉพาะเวลาที่มีวัตถุวิ่งผ่านเท่านั้น (Run on Demand) ครับ

💡 เลือกสเปกที่ใช่ ช่วยลดต้นทุนแฝงทั้งค่าไฟและค่าซ่อมบำรุงในระยะยาวได้อย่างมหาศาล!
